Група регуляції Caleffi 167

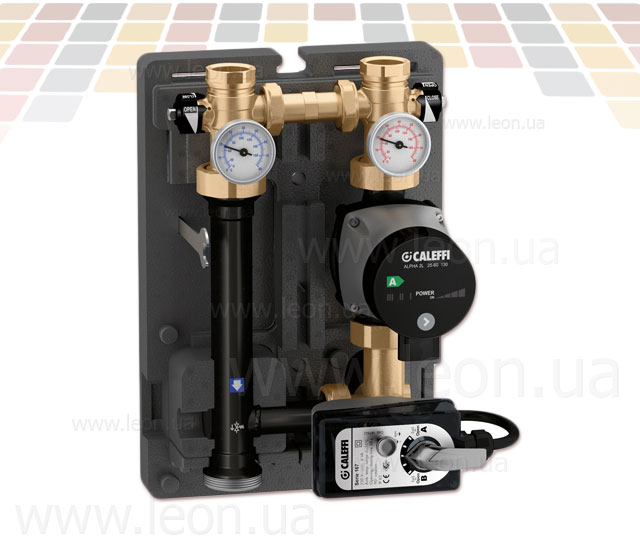

Група Caleffi 167 укомплектована змішувальним триходовим клапаном з електроприводом, термометрами на подачі і обратке, клапанамі-відсікачами вторинного контуру і ізоляційним кожухом.

Група регуляції з cервоприводом розроблена для суміщення з контролером температури кліматичного або модулюючого типу, для регуляції температури на подачі в системи опалення. Група Caleffi 167 укомплектована змішувальним триходовим клапаном з електроприводом, термометрами на подачі і обратке, клапанамі- відсікачами вторинного контуру і ізоляційним кожухом попередньої формування гарячим способом. Дана група сумісна з розподільним сепаратором-колектором серії 559 SEPCOLL з міжосьовим відстанню з'єднань 125 мм. При необхідності, група може доповнюватися диференціальним перепускним клапаном (код 519006), запобіжним термостатом (код 165004) та кріпильним кронштейном (код 165001).

Матеріали

• Група терморегуляції з триходовим клапаном з електроприводом
  Корпус: латунь EN 12164 C W617N
  Великий гвинт: латунь EN 12164 C W614N
  Затвор: латунь EN 12164 C W614N
  Ущільнювачі: EPDM
• З'єднувальні трубопроводи: сталь Fe360
• Зворотній клапан
  Корпус: латунь EN 12164 C W614N
  Затвор: PPAG40
• Клапани-відсікачі: латунь EN 12165 C W617N

Технічні характеристики сервоприводу

• синхронний двигун
• Живлення: 230 В (змінний струм)
• Споживання потужності: 6 ВА
• Ємність контактів допоміжного мікровимикача: 6 (2) А (230 В)
• Клас захисту: IP 65
• Час повороту: 50 сек. (оберт на 90°)
• Довжина кабелю живлення: 0,8 м
• Обертальний момент, динамічного пуску: 9 Н*м

Робочі характеристики

• Робоче середовище: вода, розчини з гликолем
• Максимальний процентний вміст гліколю: 30%
• Максимальний робочий тиск 1000 кПа (10 бар)
• Мінімальний робочий тиск: 80 кПа (0,8 бар)
• Діапазон температури на вході в первинний контур: 5 ÷ 100°С
• З'єднання системи: 1'' BP (ISO 228-1)
• З'єднання котла: 1½ "ЗP (ISO 228-1)
• Міжосьова відстань з'єднань: 125 мм

Насос

• Насос: ALPHA2 L 25-60 або UPML 25-95
• Корпус: чавун GG 15/20
• Електроживлення: 230 В - 50 Гц
• Максимальна вологість в приміщенні: 95%
• Максимальна температура в приміщенні:
  ALPHA2 L 25-60: 40°C
  UPML 25-95: 55°C
• Клас захисту:
  ALPHA2 L 25-60: IP 42
  UPML 25-95: IPX2D
• Міжосьова відстань насоса: 130 мм
• З'єднання насоса: 1½" (ISO 228-1) з гайкою

Термометры

• Подвійна шкала: 0÷80°C (32÷176°F )

Габарити

Напір, наявний у з'єднань групи регуляції

Гідравлічна схема

Основні вузли

1. Змішувальний клапан з сервоприводом на три точки
2. Насос високу ефективність ALP HA2 L 25-60 або UP ML 25-95
3. Диференціальний перепускний клапан *
4. З'єднання датчика регулятора
5. Термометр на подачі
6. Термометр на обратке
7. Клапани-відсікачі вторинного контуру
8. Сполучна трубка (з зворотним клапаном)
9. Штанговий ключ для клапанів-відсікачів вторинного контуру
10. Ізоляція

* Опція. У заводському виконанні встановлюється заглушка.
