Код | Артикул | Ціна, грн | ||
89795 | M6.43005025A Міжфланцевий зворотній клапан с заслінкою DN50 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A. | 3870 ₴ | шт | |
89796 | M6.43006525A Міжфланцевий зворотній клапан с заслінкою DN65 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A. | 4451 ₴ | шт | |
89797 | M6.43008025A Міжфланцевий зворотній клапан с заслінкою DN80 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A. | 5660 ₴ | шт | |
89798 | M6.43010025A Міжфланцевий зворотній клапан с заслінкою DN100 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A. | 6337 ₴ | шт | |
89799 | M6.43012525A Міжфланцевий зворотній клапан с заслінкою DN125 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A. | 8949 ₴ | шт | |
89800 | M6.43015025A Міжфланцевий зворотній клапан с заслінкою DN150 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A. | 11175 ₴ | шт | |
89801 | M6.43020025A Міжфланцевий зворотній клапан с заслінкою DN200 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A. | 17367 ₴ | шт | |
89802 | M6.43025025A Міжфланцевий зворотній клапан с заслінкою DN250 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A. | 25736 ₴ | шт |
Brandoni серії M6 — міжфланцеві зворотні клапана з заслінкою, відповідають вимогам основних норм для продукту і системи контролю якості EN ISO 9001. Модельний ряд M6.430 оснащують пружиною і кільцем ущільнювача з NBR (НБР), корпус виробляється з вуглецевої сталі для застосування в системах опалення і кондиціонування (HVAC), підготовки і розподілу води, сільського господарства, а також для для систем розподілу стисненого повітря, масел і нафтопродуктів. Заслінки серії M6.430 витримують максимальний тиск 25 бар і працюють в діапазоні температур від −20 до + 100°C.

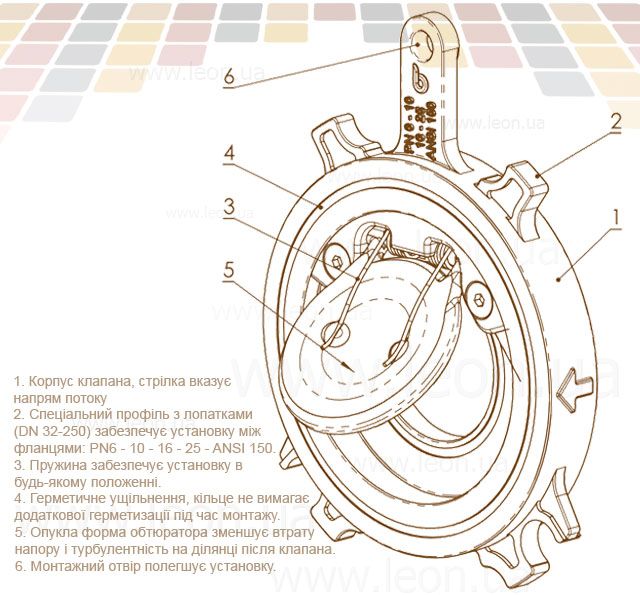

1. Корпус клапана, стрілка вказує напрям потоку
2. Спеціальний профіль з лопатками (DN 32-250) забезпечує установку між фланцями: PN6 — 10 — 16 — 25 — ANSI 150.
3. Пружина забезпечує установку в будь-якому положенні.
4. Герметичне ущільнення, кільце не вимагає додаткової герметизації під час монтажу.
5. Опукла форма обтюратора зменшує втрату напору і турбулентність на ділянці після клапана.
6. Монтажний отвір полегшує установку.
Запобіжні заходи
- Перед проведенням будь-якої операції по ТО або демонтажу:
— дочекатися охолодження труб, клапанів і рідин
— скинути тиск і злити рідину з лінії і труб при наявності токсичних, корозійних, горючих або їдких рідин. - Рідини з температурою вище 50°C і нижче 0°C можуть привести до травмування.
Установка
- Поводитись обережно.
- Встановлювати з правильним напрямком потоку.
- Фланці не повинні приварюватися до труб після установки клапана.
- Гідравлічні удари можуть привести до пошкоджень і поломки. Нахил, кручення і втрата співвісності труб можуть привести до надмірного навантаження на кран після установки. Рекомендується попереджати їх наскільки можливо або використовувати пружні муфти для амортизації.
- У разі використання з гарячими рідинами враховувати ризик опіку при контакті.
- Забороняється демонтувати або виконувати тех. обслуговування, коли система знаходиться під тиском.
- Використовувати отвір «O» для захоплення і піднесення.
Монтаж
- Наблизити контрфланці, залишивши достатній зазор для монтажу клапана.
- Розмістити 2 болта в нижні отвори фланців і розмістити клапан, притиснувши лопатки (для DN32-250) або корпуc клапана (для DN300-400) до болтів.
- Закрутити інші болти. Перевірити вирівнювання концентричности і затиснути болти перехресним методом.
DN32-250: для монтажу між фланцями PN6-10-16-ANSI 150;
DN300-400: для монтажу між фланцями PN10-16-ANSI 150.
Сертифікат Brandoni арматура трубопровідна | 1.17MB | Завантажити |
